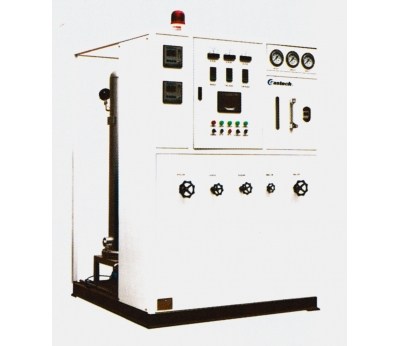

加氢型氮气纯化装置

全国服务热线:400-666-5496

工作原理

   若用户所需氮气指标大于99.99%时,在HTN制氮设备的基础上应配置纯化设备。经变压吸附(PSA)系统制得的原料氮气(≤2%的残氧)与少量氢气混合后,在填装有催化剂的反应器中残氧与氢反应生成水蒸气,反应方程式为2H2+O2→2H2O+热,随后经过后冷却器,使大部分水蒸气冷凝下来,并经过高效水分离器或冷干机除去大部分冷凝水,然后进入吸附式干燥器,使产品气露点最低达到-70℃,产品气纯度通过分析仪连续进行在线监测。

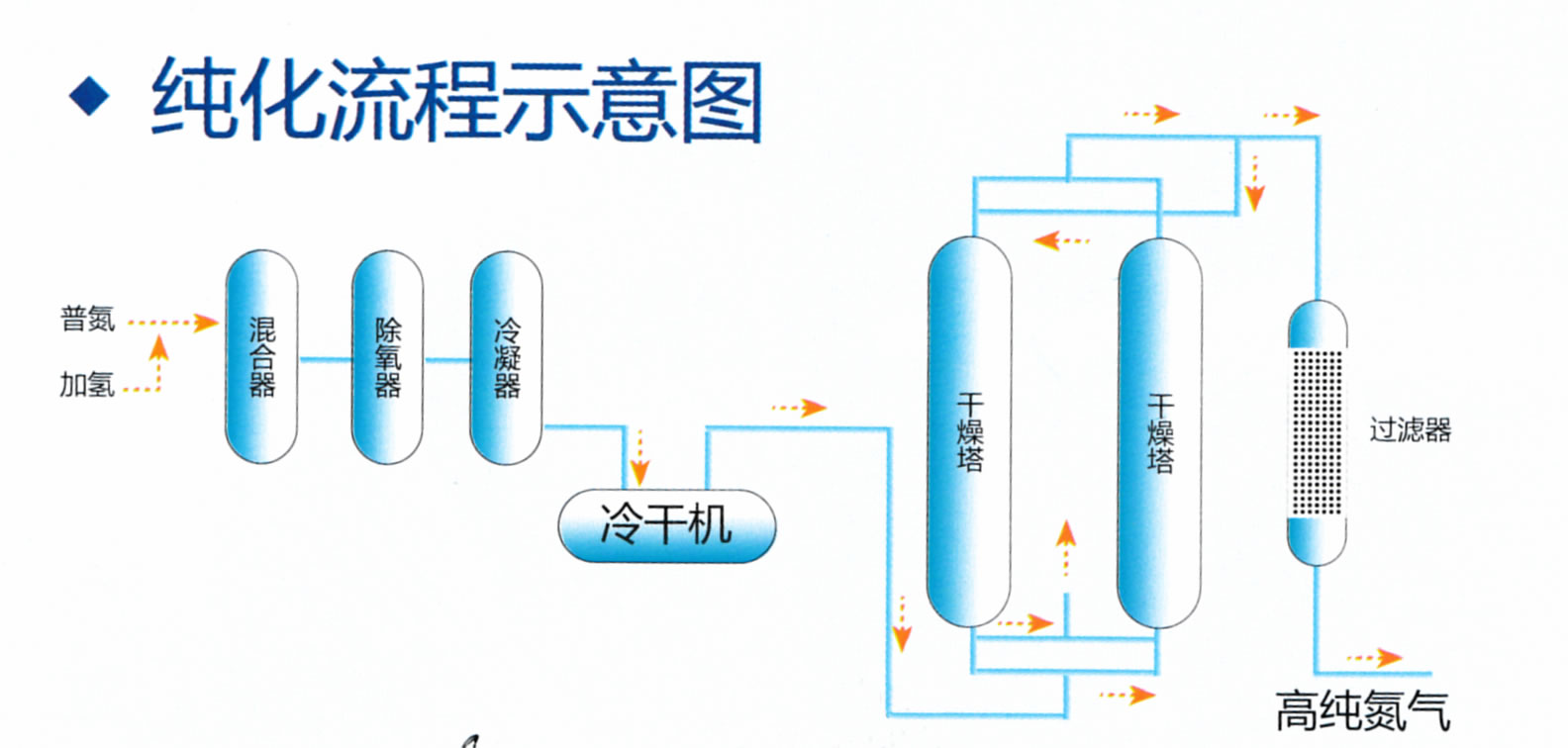

纯化流程示意图



技术指标

  氮气产量:10~1000Nm³/h

  氮气纯度:≥99.9995%

  露点:-60℃~-70℃

  氧含量:≤5.0ppm

  使用范围:特别适用需要氮、氢气,如半导体、热处理行业,即需要高纯氮气和适量氢气,能使产品更光亮。可根据客户要求定制全自动加氢流程及氮氢自动配比混气设备。

HTH加氢型氮气纯化装置参数表

型号/规格

处理气量(Nm³/h)

耗氢量

(Nm³/min)

冷却水

(t/h)

装机功率

HTH-10

11

0.22

0.5

0.4

HTH-20

22

0.5

0.6

0.6

HTH-30

33

0.73

0.8

0.8

HTH-40

45

1.0

1.0

1.0

HTH-60

65

1.5

1.1

1.25

HTH-80

88

2.0

1.2

1.35

HTH-100

110

2.2

1.3

1.5

HTH-150

165

3.3

1.4

1.7

HTH-180

190

4.0

1.5

2.2

HTH-200

220

4.5

1.5

2.5

HTH-300

330

6.6

2.1

3.1

HTH-400

450

9.0

2.4

3.7

HTH-500

550

11.0

2.9

4.5

HTH-600

650

13.3

3.2

5.8

HTH-800

880

18.0

3.5

8.0

HTH-1000

1100

22.5

4.8

9.7
