工作原理
若用户所需氮气指标大于99.99%时，在HTN制氮设备的基础。本系列产品采用碳载催化剂脱氧，不需消耗氢气源。碳与氮气中的余氧反应生成二氧化碳，再采用变压吸附工艺除去二氧化碳和水，经过滤后得到高纯度氮气。高纯度氮气技术指标可达O₂≤3PPm，H₂≤4PPm，露点≤-60℃。

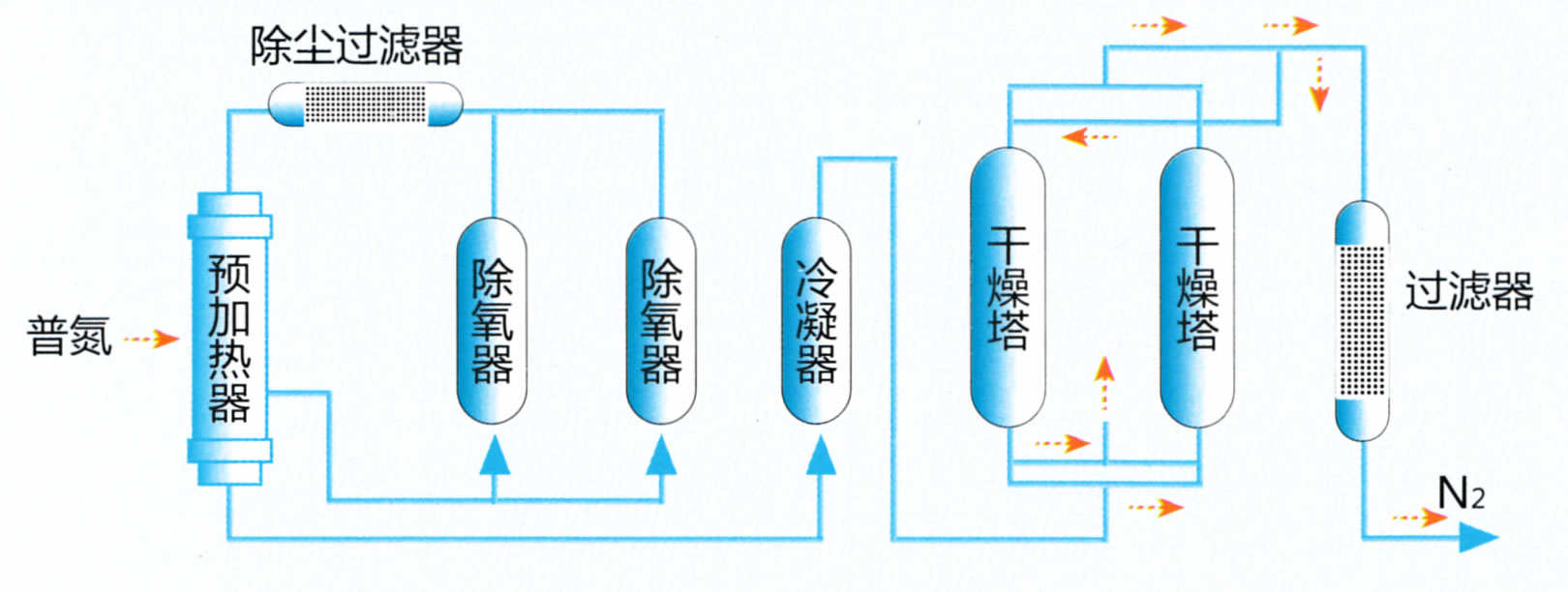

碳载纯化流程示意图
技术指标：
氮气产量：10~1000Nm³/h
气体纯度：≥99.9995%
露点：-60℃~-70℃
氧含量：≤5.0ppm
适用范围：不含氢，适用于对氧、氢有严格要求的工艺。
HTH碳载型氮气纯化系列装置参数表
|
型号/规格 |
额定处理气量(Nm³/h) |
有效产气量(Nm³/h) |
催化剂 (kgt/h) |
冷却水 (t/h) |
装机 功率 |
使用 功率 |
|
HTC-10 |
11.5 |
10 |
22 |
0.75 |
1.3 |
0.7 |
|
HTC-20 |
23.0 |
20 |
45 |
0.9 |
2.5 |
1.4 |
|
HTC-30 |
35.0 |
30 |
65 |
1.2 |
4.0 |
2.1 |
|
HTC-40 |
46.0 |
40 |
90 |
1.5 |
5.0 |
2.8 |
|
HTC-50 |
57.0 |
50 |
110 |
1.65 |
6.5 |
3.5 |
|
HTC-80 |
91.0 |
80 |
180 |
1.8 |
10.0 |
5.5 |
|
HTC-100 |
115.0 |
100 |
225 |
1.95 |
13.0 |
7.0 |
|
HTC-120 |
135.0 |
120 |
265 |
2.0 |
15.0 |
8.6 |
|
HTC-150 |
170.0 |
150 |
340 |
2.1 |
17.0 |
9.5 |
|
HTC-180 |
200.0 |
180 |
395 |
2.25 |
21.0 |
12.0 |
|
HTC-200 |
230.0 |
200 |
450 |
2.3 |
26.0 |
13.5 |
|
HTC-230 |
260.0 |
230 |
505 |
2.5 |
30.0 |
15.5 |
|
HTC-250 |
285.0 |
250 |
550 |
2.7 |
32.5 |
17.5 |
|
HTC-300 |
345.0 |
300 |
660 |
3.1 |
39.0 |
21.0 |
|
HTC-350 |
400.0 |
350 |
770 |
3.3 |
45.0 |
25.0 |
|
HTC-400 |
460.0 |
400 |
880 |
3.5 |
52.0 |
28.0 |
|
HTC-450 |
515.0 |
450 |
960 |
3.8 |
58.0 |
32.0 |
|
HTC-500 |
570.0 |
500 |
990 |
4.3 |
65.0 |
35.0 |
|
HTC-600 |
680.0 |
600 |
1100 |
4.8 |
78.0 |
43.0 |
|
HTC-700 |
790.0 |
700 |
1120 |
5.0 |
90.0 |
50.0 |
|
HTC-800 |
880.0 |
800 |
1280 |
5.3 |
103.0 |
58.0 |
